Galvanometro a filo

GalvanometroSi tratta di un galvanometro a filo. Il principio di funzionamento è classico, un campo magnetico di un magnete permanente, interagisce con il il campo magnetico di una bobina mobile attraversata dalla corrente da misurare. La rotazione della bobina è contrastata da una molla, in questo caso dalla elasticità di un filo, posto in torsione dalla bobina. La rotazione si ferma quando si raggiunge l'equilibrio fra torsione del filo e rotazione dovuta alla iterazione dei campi magnetici.



Categoria:

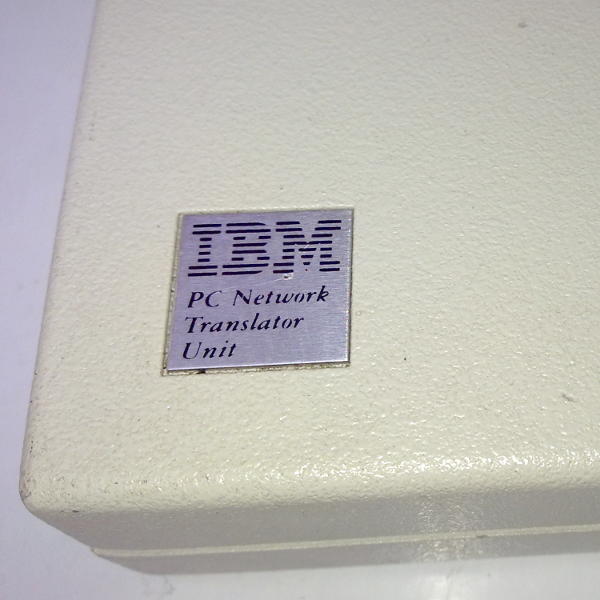

IBM PC Network LAN

La rete presentata è un prodotto IBM: Si tratta di una rete locale il cui media è un cavo coassiale a 75 ohm. Siamo inizio - metà anni ’80, anche se la scheda di cui dispongo è per un PC con architettura Micro Channel (MCA). Se ben ricordo il BUS MCA è della fine anni ‘80.
Il livello fisico sembra simile all’ IEEE 802.4 o IEEE 802.7, ma la manualistica non fa nessun riferimento in merito: l’implementazione è tutta IBM senza nessun standard pubblico dichiarato.
La velocità è di 2 Mbit/s e sono collegabili sulla rete 72 nodi. Il protocollo di accesso al media è simile a quello ethernet: CSMA/CD: IEEE 802.3.

Categoria:

Le (mie) prime virtualizzazioni

Le prime esperienze di virtualizzazione (?) con VM/386 di IGC: fine anni '80 primi '90, in realtà un sistema operativo multitask per MS-SOS, che usava alcune caratteristiche particolari dei processori 386.

Il sistema si avviava da MS/DOS, ed eseguiva la modalità protected mode del processore. Non una virtualizzazione come quaella intesa oggi, ma l'estensione di funzionalità del processore, e fra queste la gestione di memoria virtuale.

Si potevano collegare client via fibra ottica qualcosa di simile alle attuali thin station e condividere la stessa workstation con diversi utenti.

Categoria:

FIVRE

FIVRE Fabbrica Italiana Valvole Radio Elettriche. Azienda italiana costituita nel 1933 (?) e chiusa nel 1992. Ha lavorato inizialmente su licenza dell americana RCA, producendo valvole americane. La FIVRE ha fatto parte di un gruppo, fra cui apparteneva la Magneti Marelli, gruppo partecipato anche dalla FIAT.

Qui riprodotto un triodo di potenza con sigla 3B250. Alta circa 30 cm, sono facilmente riconoscibili i vari elementi: il filamento (i due morsetti in basso), la griglia (il contatto laterale e l'anodo, il contatto singolo nel lato opposto al filamento). La valvola è del 1940, come risulta dal bollo.

Categoria:
Tipologia:

Wafer

I wafer qui presentati non sono biscotti, ma sottili dischi di materiale semiconduttore usati i elettronica. per realizzare integrati, transistor, diodi, ... Il processo non è semplice e richiede particolare cura. I wafer sono realizzati da un cilindro monocristallino, in genere  ottenuto per accrescimento di un piccolo cristalli. Molta attenzione è posta per evitare impurità che altererebbero il funzionamento del dispositivi finale. Il cilindro viene affettato, per ottenere il wafer, questo viene poi levigato.

Categoria:
Tipologia:

Tubi Nixie

I tubi Nixie, simili a valvole hanno visto ampio uso dagli anni '50 dino alla fine degli anni 70. Utilizzati per visualizzare numeri e simboli, sono stati rimpiazzati nel tempo da dispositivi allo stato solido come i display a 7 segmenti fino ai display LCD dei giorni nostri.

Funzionano come una lampadina al neon, due elettrodi, di cui uno sagomato come il simbolo da visualizzare, sono alimentati con tensione di 150 - 280 Volt in cc. L'anodo assume una 'aureola' luminescente, un plasma, ben visibile.

Le forme e gli impieghi sono vari. Quella presentata è una scheda di uno strumento dell HP, costruita alla fine degli anni 60 primi 70.

E' funzionante, completa  dei chip di decodifica. Appena riesco voglio costruirci un un orologio digitale: fa scena.





Categoria:

Memoria a nucleo - 1

Memoria a nuclei ferromagnetici. Per dettagli vedi qui. In questo caso si tratta di più piani di memoria, sono 9, forse la dimensione della parola dell'elaboratore su cui erano installate. Ogni piano ha 64 x 64 linee. Un totale di 4096 parole da 9 bit. In totale 36865 bit

Una memoria simile credo sia stata usata (da immagini vista) sull' ELEA 9003 della olivetti, il primo elaboratore completamente transistorizzato. Qui un bel video sul 9003. Anche i connettori, che qui non sono riportati sono del tutto simili. Mi illudo che questa memoria venga dall'ELEA, ma non ho elementi concreti per sostenerlo.

Categoria:
Tipologia:

8008

L'8008, della Intel è stato commercializzato dal 1972. E' il successore ad 8 bit del 4004, per molti il primo processore a singolo chip. L'8008, come il suo predecessore deve molto, se non tutto, a Federico Faggin, geniale italiano che sviluppò la tecnologia MOS (Metal Oxide Semiconductor), applicata poi ai processori.











Categoria:
Tipologia:

Schede perforate

Le schede perforate sono un modo per memorizzare informazioni e in particolare sono state usate come metodo di input (off.line, perchè prima si perforano le schede, pou si danno in pasto all'elaboratore), sia per dati che per progremmi.

Le schede riprodotte sono del 1979 - 1980, ancora in uso presso il centro di calcolo universitario di Bologna.

Wikipedia per maggiori informazioni: http://it.wikipedia.org/wiki/Scheda_perforata







Categoria:
Tipologia:
